自動轉動餐桌設計

自動轉動餐桌設計

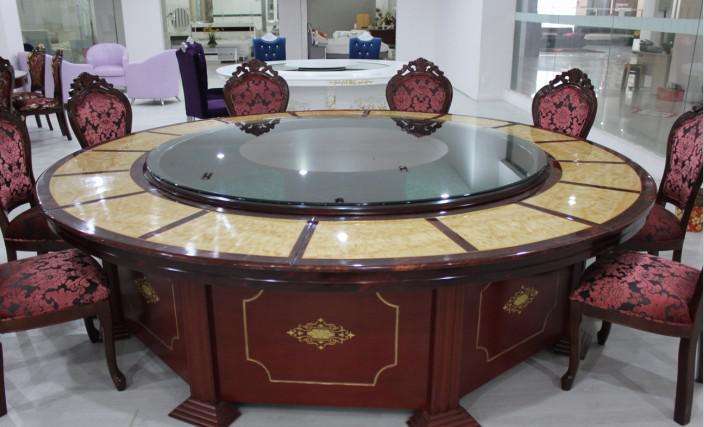

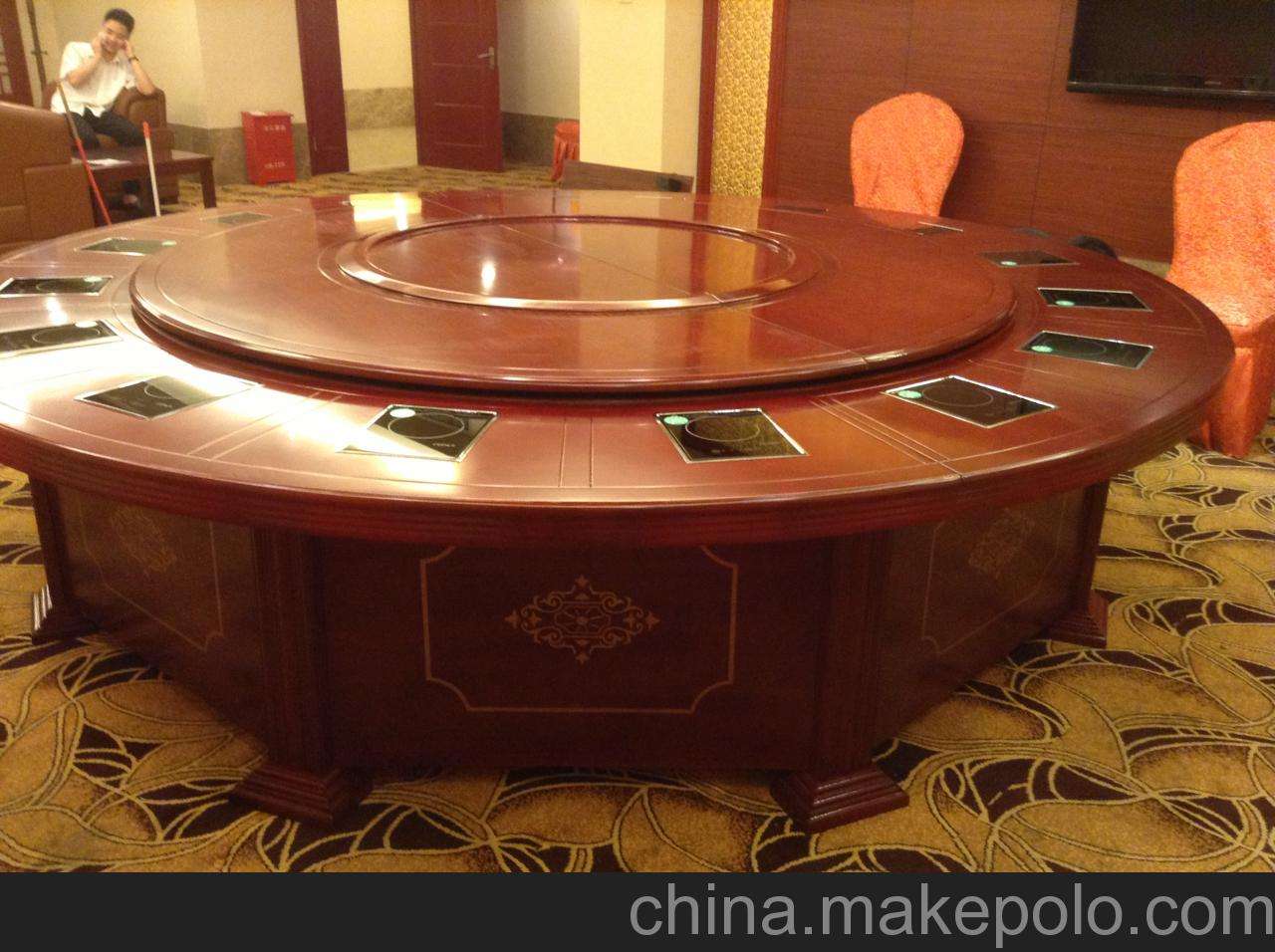

經過多年實踐，創作出新型高層建筑自動轉動餐桌的旋轉平臺。本實用新型的主要目的旨在提供一種應用于自動轉動餐桌底部的旋轉平臺，達到提升整體自動轉動餐桌的安全性能以及整體建筑質量，可以有效地縮短施工工期。

為適應城市發展及旅游觀光的需求，許多超高層建筑在屋位置設置了自動轉動餐桌。餐廳的建筑不僅滿足觀光、娛樂的功能外，也使建筑本身顯得氣派而又雍容華貴，成為了城市中一道道亮麗的風景線。

自動轉動餐桌的設計難點:

自動轉動餐桌結構一 般都是設置在超高層建筑部:標高較高，常常會達到100~

2. 自動轉動餐桌直徑大:自動轉動餐桌外圍直徑往往達40m左右，一般為標準層(方形、三角形)外接圓

3. 自動轉動餐桌大跨度懸挑:一般自動轉動餐桌是從核心筒向周圍放射20道左右懸挑梁,

4. 自動轉動餐桌自重大，其懸挑結構(每層)自重達100~200T， 模板支撐顯得為重

5. 自動轉動餐桌屋面防水難:-般旋轉屋面會選用網架結構體系，彩鋼板輕質圍護,與結構層的銜接防水非常重要。

二.自動轉動餐桌的整體構造:

為實現上述目的本實用新型采用的技術方案為高層建筑自動轉動餐桌的旋轉平臺，其包括傳動機構、軌道單元以及臺面單元，其征在于該傳動機構為整個旋轉平臺提供動力。

.軌道單元的組成:

1)由若干支撐輪以及軌道板組成 ;若干該支撐輪是順序排列設置

2)軌道板采用采用 12mm厚、寬300mm的Q235-A鋼板制成，若干該軌道板排列組成一個環形，該軌道板底部由若干該支撐輪支撐。

3) 支撐輪輪面采用耐磨尼龍制成，安裝架可調高度20mm， 采用全封閉潤滑,保證轉動靈活、壽命長，由于支承輪主要受徑向力，采用單列向心球軸承,個支承輪采用兩個軸承，型號205， 輪軸直徑為25mm， 支承輪擺放間距應不

4) 軌道板上連接有若干傳動立柱，若干該傳動立柱依次連接設置在該軌道板上,并且與該傳動機構相對應。

臺面單元的組成:

臺面單元是設置在軌道單元上的，包括輻射梁、木龍骨以及臺面。

1) 輻射梁采用槽鋼、工字鋼，強度比角鋼好，能達到所要求的承載能力，使內外軌板跨度聯接更加牢固。輻射梁平均間距要小于500mm,使用壽命加長。2) 縱梁是連接設置在該輻射梁之間的,其采用一等烘干白松,厚度不小于60mm,并經防火防腐處理。

)臺面是鋪設在該輻射梁以及該縱梁上的，其采用22厚中密度板。

3.傳動機構的組成 :

1)傳動機構為整個旋轉平臺提供動力，其選用2~3個主驅動器，主傳動由電機、減速機組成通過變頻器對轉速的控制,選用針輪擺線減速器和弧齒圓柱蝸桿減速器，配置齒輪與銷輪間速比,達到轉臺的總傳動速比,根據轉首轉臺轉速可調至30~240分/圈。

)主傳動由電機、 減速機組成，通過變頻器沿直徑方向布置，采

平穩可靠，且嗓音較小。
1. 所有設備和裝置均滿足相應的安全標準和操作規程，符合安全衛生要求，保證用戶在安全工作環境下使用和維修設備;

所有機械、電氣控制系統具有故障自動保護的功能，以保證機械和電氣控制系統對人身是安全的;

、在操作臺上和適當位置設置緊急停車按鈕， 緊急停車系統能使附近操作人員在發生事故或潛在事故時，方便而迅速地停止該區域內設備的所有運動部件的運轉;4. 設置維修開關(也用于安裝調試)， 當維修人員使用該按鈕進行設備維修工作時，該設備無法從其它操作臺(盤) 將其投入運轉，以確保維修人員的安全;

5. 所有電線、電纜均為耐火型、阻燃型或低煙霧型(LSF) 的，以減少事故的發生或避免發生事故時有害煙霧對人員的傷害。

五.噪音與振動:

1.所有機械設 備的設計對噪聲給以足夠的重視，并采取適當的措施，降低機械噪聲。機械設備(即在演出過程中運轉的機械)均采用低噪聲電動機，除了選用高精度減速器和高精度運動部件外,對電機和減速器選用好的型號和結構;并且采用殊的.方法，譬如在機座地下放置減振墊，或在電機不需要長期運行的地方，拆去電機的風扇以減輕風葉轉動時的噪音，或在變頻器上提高PWM調制頻率以減輕電機的嘯叫聲，或在主電機外面加裝隔音罩，或者盡量采用柔性聯軸器等方式來降低噪音。采取必要措施防止噪聲傳播和固體傳聲，確保噪聲控制在技術要求中規定的大噪聲值以下。在需要采用隔聲設施時，保證這些隔聲設施不會造成設備過熱或其它問題。不合格施工或劣質配件造成的噪聲不采用降噪和隔聲措施。

基本噪聲等級:設備運行造成的噪聲在距設備1m處不大于60dB (A)

振動:所有設備運轉時不會有過分的振動，所有部件都配有防震聯接，必要的聯結配有防震墊片、尼龍螺母或類似產品。有振動傾向的設備與基礎間采用減振或隔振措施。設備構件設計時，考慮構件固有振動頻率,以避免演出時演出活動產生共振。
